緊湊型氣缸費斯托德國FESTO螺紋活塞桿ADN-12-30-I-P-A

WX：壹捌九壹捌伍柒肆叁壹二

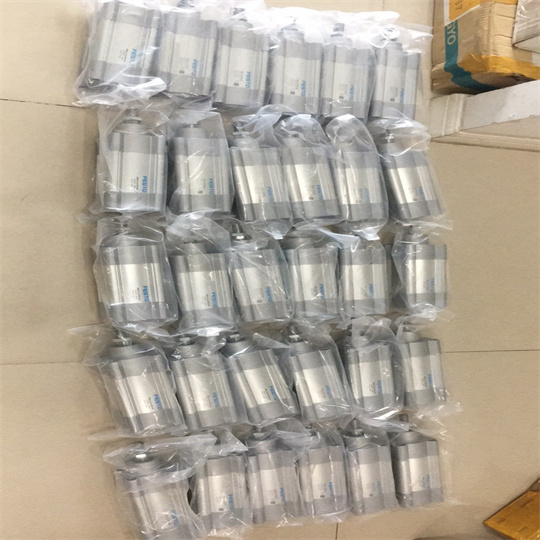

緊湊型氣缸

ADN-12-30-I-P-A

536216

GTIN: 4052568087241

ISO 21287

與符合 ISO 15552 的同類標準氣缸相比

帶內螺紋或外螺紋的活塞桿

行程 30 mm

活塞直徑 12 mm

活塞桿螺紋 M3

基于標準 ISO 21287

緩沖 兩端帶彈性緩沖環/墊

安裝位置 可選

工作模式 雙作用

活塞桿端部 內螺紋

位置檢測 通過接近開關

符號 00991217

派生型 一端活塞桿

工作壓力 0.1 MPa ... 1 MPa

工作壓力 1 bar ... 10 bar

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

潔凈室等級 6 級，符合 ISO 14644-1

環境溫度 -20 °C ... 80 °C

端位的沖擊能量 0.07 J

6 bar 時的理論力值，返回行程 51 N

6 bar 時的理論力值，前進行程 68 N

0 mm 行程的移動質量 9 g

每 10 mm 行程的額外移動質量 2 g

0 mm 行程的基本重量 77 g

每 10 m 行程的附加重量 12 g
