使用說明博世力士樂先導式比例方向插裝閥FESX 32 CA-1X/320LZ4M

產品簡介：

德國博世力士樂rexroth先導式比例方向插裝閥FESZ系列

型號:

FESX 32 CA-1X/320LZ4M

材料編號：

0811402614

產品特征：

油路塊安裝技術中的先導式二通比例節流閥

安裝尺寸符合 DIN ISO 7368

節流閥芯電動位置控制

可雙向流通

如果斷電或電纜中斷，節流閥芯將自動進入閥座位置，并阻止雙向流動

與一個壓力平衡閥一起可以應用于壓力補償式流量閉環控制

用于外部模擬電子元件

電氣

型號

FES

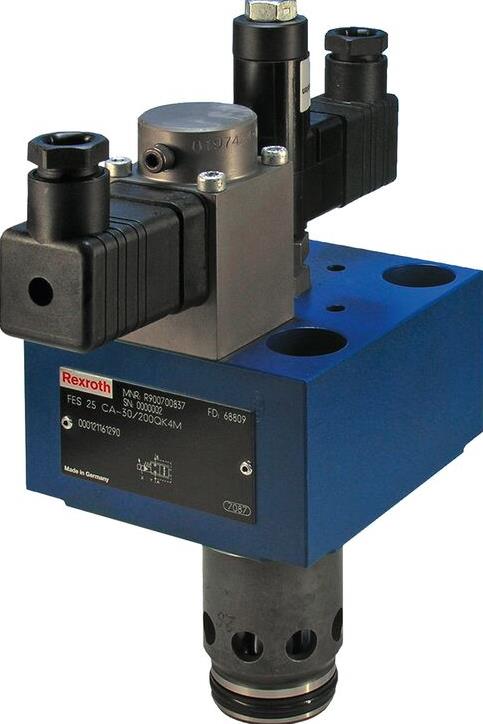

產品圖片：

電壓類型

直流電壓

額定電流

mA

1000

電磁線圈電阻

大高溫值

Ω

19.3

防護類型，符合 EN 60529

IP65（如果使用的是適合且正確安裝的連接插頭。）

感應

mH

6 ... 8

振蕩器頻率

kHz

2.5

電氣位置測量系統

差動節流

0811402614  穩壓作用：溢流閥串聯在回油路上，溢流閥產生背壓，運動部件平穩性增加。

系統卸荷作用：在溢流閥的遙控口串接溢小流量的電磁閥，當電磁鐵通電時，溢流閥的遙控口通油箱，此時液壓泵卸荷。溢流閥此時作為卸荷閥使用。

安全保護作用：系統正常工作時，閥門關閉。

只有負載過規定的極限（系統壓力過調定壓力）時開啟溢流，進行過載保護，

使系統壓力不再增加（通常使溢流閥的調定壓力比系統高工作壓力高10%～20%）。

實際應用中一般有：作卸荷閥用，作遠程調壓閥，作高壓多級控制閥，作順序閥，用于產生背壓（串在回油路上）。

溢流閥一般有兩種結構：1、直動型溢流閥 。2、先導式溢流閥。

對溢流閥的主要要求：調壓范圍大，調壓偏差小，壓力振擺小，動作靈敏，過載能力大，噪聲小。

液壓閥是一種用壓力油操作的自動化元件，它受配壓閥壓力油的控制，通常與電磁配壓閥組合使用

可用于遠距離控制水電站油、氣、水管路系統的通斷。常用于夾緊、控制、潤滑等油路。

有直動型與先導型之分，多用先導型。液壓閥是一種用壓力油操作的自動化元件，它受配壓閥壓力油的控制，通常與電磁配壓閥組合使用
