簡述德國倍加福接口控制單元的技術規格

產品簡介：

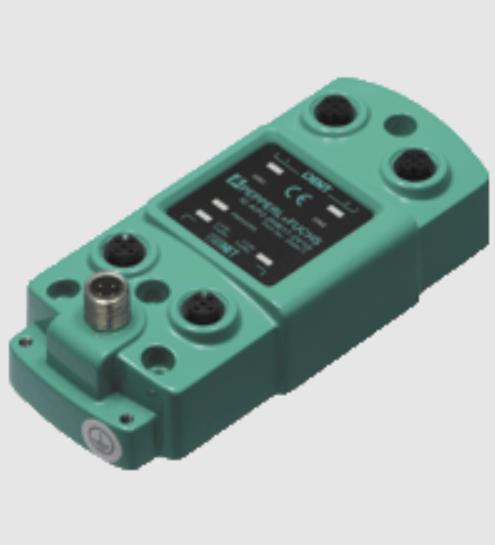

德國倍加福控制接口單元 IC-KP2-1HB17-2V1D

指示總線通信和讀/寫頭狀態的 LED 指示燈

通過集成式 2 端口開關形成網絡回路

通用規格

讀/寫頭的數量 大 1

UL 文件編號 E87056

功能性安全相關參數

MTTFd 140 a

任務時間 (TM) 10 a

診斷覆蓋率 (DC) 0 %

指示燈/操作方法

產品簡介：

鏈路/流量 LED 綠色：網絡連接

黃色：傳輸數據時有節奏地閃爍

LED 1 讀/寫頭的狀態指示器

綠色：讀/寫頭命令激活

黃色：長約 1 秒鐘，如果已成功執行命令

LED CH1 綠色：檢測到讀頭

紅色：配置錯誤

電源/錯誤 LED 綠色：通電

黃色：系統正在啟動

紅色：PROFINET 總線故障

旋轉開關 地址設置

電氣技術規格

額定工作電壓 20 ... 30 V DC ， PELV

紋波 在 30 V DC 時 ≤ 10%

電流消耗 ≤ 2 A 包含讀/寫頭

功耗 3,5 W 不帶讀/寫頭

接口 2

物理 以太網

協議 SMTP

HTTP

TCP/IP（端口 10000）

MODBUS/TCP

EtherNet/IP

PROFINET IO

傳輸速率 10 MBit/s 或 100 MBit/s

接口 2

物理 以太網

協議 SMTP

HTTP

TCP/IP（端口 10000）

MODBUS/TCP

EtherNet/IP

PROFINET IO

傳輸速率 10 MBit/s 或 100 MBit/s
