概覽SMC雙作用型3通閥VHS2510系列性能
型號 VHS4510-06B-R
●在排氣位置，閥可以用掛鎖鎖住，防止因清潔或設備維護時意外的開啟
●手輪壓下再回轉，兩個動作的結構，故可防止故障
主體尺寸 4 4
螺紋的種類 - Rc
接管口徑 06 3/4
旋鈕/上蓋材質 B 鋁
可選項 - -
準標準規格 R 流動方向:右→左
訂制規格 - 標準
其他特性

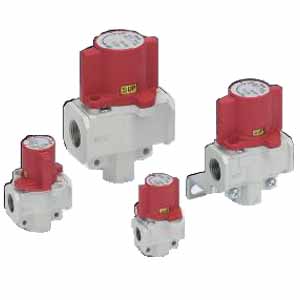

產品圖片
使用流體 空氣
通口數 3
系列 VHS
配管種類 底板配管型:側面配管
P,R通口接管口徑 3/4
高使用壓力 1.0
使用壓力 0.1
耐壓力 1.5
環境溫度及使用流體溫度 -5～60℃
操作角度 90°
C值(P→A/B) 底板配管型:側面配管 18.3
b值(P→A/B) 底板配管型:側面配管 0.31
Cv值(P→A/B) 底板配管型:側面配管 5.0
C值(A/B→E) 底板配管型:側面配管 17.7
b值(A/B→E) 底板配管型:側面配管 0.37
Cv值(A/B→E) 底板配管型:側面配管 4.8
符合OSHA標準
帶鎖孔殘壓釋放3通閥（雙作用型）
VHS2510?3510?4510?5510 系列
