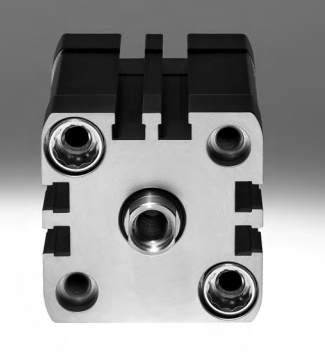

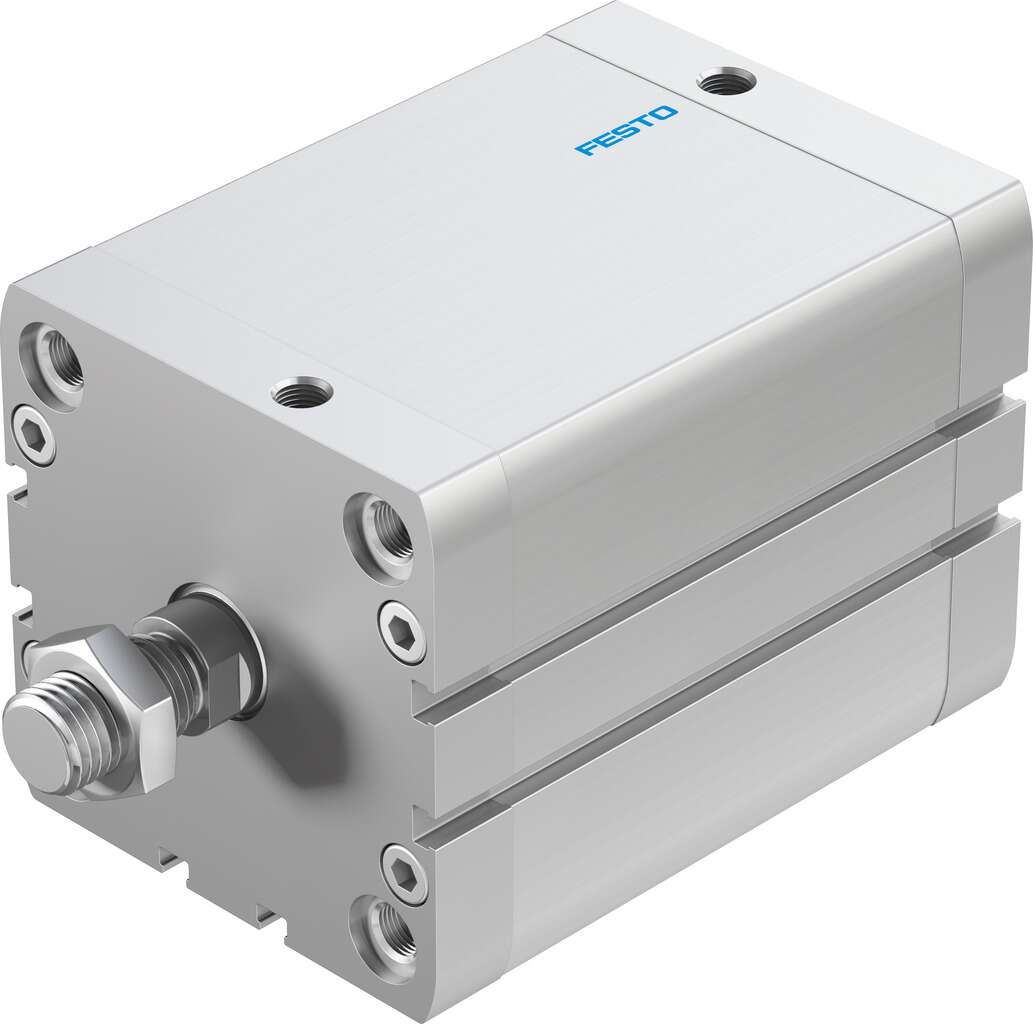

FESTO費斯托緊湊型氣缸ADN-80-80-A-P-A

技術參數

行程

80 mm

活塞直徑

80 mm

活塞桿螺紋

M16x1.5

短型號代碼

ADN

緩沖

兩端帶彈性緩沖環/墊

安裝位置

可選

符合標準

ISO 21287

活塞桿端部

外螺紋

位置檢測

通過接近開關

符號

00991217

派生型

一端活塞桿

工作模式

雙作用

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性

VDMA24364-B1/B2-L

安裝方式

要么：

帶通孔

通過內螺紋安裝

帶附件

氣動接口

G1/8

材料說明

RoHS 合規

蓋子材料

涂層壓鑄鋁

密封件材料

TPE-U(PUR)

活塞桿材料

高合金鋼

缸筒材料

精制鋁合金

光滑陽極氧化處理

主要特性

三側有傳感器槽，用于齊平安裝接近開關

活塞桿可選外螺紋或內螺紋

安裝選項:內螺紋和通孔

端蓋內的定位孔匹配定位銷 ZBS

磁體，用于電子式位置感測

集成緩沖，用于吸收殘余能量

越標準

? 緊湊型氣缸系列 ADN/AEN 符合

標準 ISO 21287

? ADN/AEN 派生型眾多，其結構

緊湊，應用廣泛，因而與眾不同

? 得益于模塊化產品系統，可根

據個性化需要配置派生型

的性能

? 集成緩沖，用于吸收殘余能量

? 具有非同一般的緩沖特性以及

小的摩擦系數，使用壽命長

便利

? 易于安裝，安裝附件齊全，可

用于幾乎任何一種安裝形式

? 派生型眾多，靈活性

? 用接近開關電子式感測位置

? 優化的制造工藝，采用zhuanli技

術，在氣缸領域有著 40 多年

的積累，成就了 Festo 和 ADN/

AEN 這對好組合

 產品型號

ADN-40-40-I-P-A 536305 緊湊型氣缸

536355 ADN-80-20-A-P-A

572719 ADN-80-15-I-PPS-A

536364 ADN-80-15-I-P-A

ADN-40-50-A-P-A 536296 緊湊型氣缸

536358 ADN-80-40-A-P-A

572722 ADN-80-30-I-PPS-A

536367 ADN-80-30-I-P-A

ADN-40-50-I-P-A 536306 緊湊型氣缸

ADN-40-60-A-P-A 536297 緊湊型氣缸

572724 ADN-80-50-I-PPS-A

536369 ADN-80-50-I-P-A

572733 ADN-80-50-A-PPS-A

536359 ADN-80-50-A-P-A

572717 ADN-63-80-A-PPS-A

536340 ADN-63-80-A-P-A

572707 ADN-63-60-I-PPS-A

536349 ADN-63-60-I-P-A
