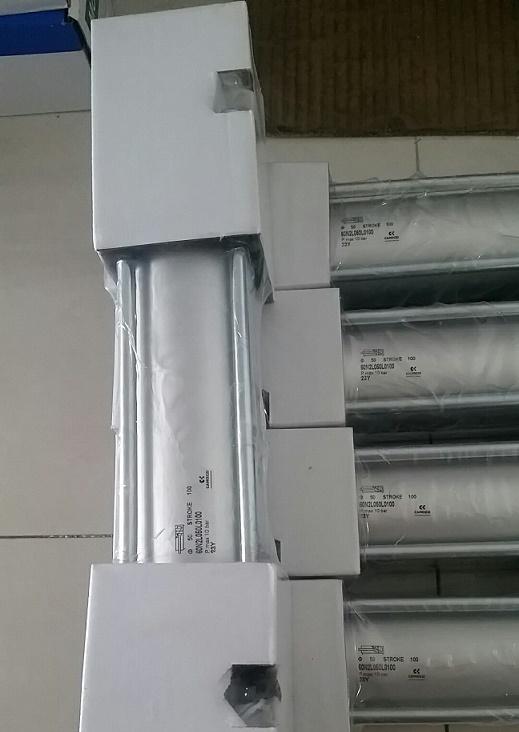

康茂盛60系列溫型氣缸，高清實物圖

單作用，雙作用，磁傳，可調氣緩沖

標準型，串聯型，摩擦型，溫型

缸徑 32, 40, 50, 63, 80, 100, 125

60 系列氣缸的安裝尺寸符合 ISO

15552 標準，具有很強的通用性。缸徑

有從 32 至 125 mm 共七種。

氣缸的活塞

上裝有一個永磁鐵，通過安裝磁性接近

開關，可得到活塞的位置信號。

氣缸的前后端蓋上裝有可調氣緩沖

裝置，同時裝有機械緩沖墊，從而使活

塞到達終端時只產生較小的噪聲。

所有雙作用氣缸均可提供雙向摩擦

型氣缸；如果只需活塞桿伸出方向單向

綜合參數

? 符合 ISO 15552 標準

? 輥軋不銹鋼活塞桿

? 可調氣緩沖

? 多種特殊形式可選

 串聯型：

? 倍力輸出

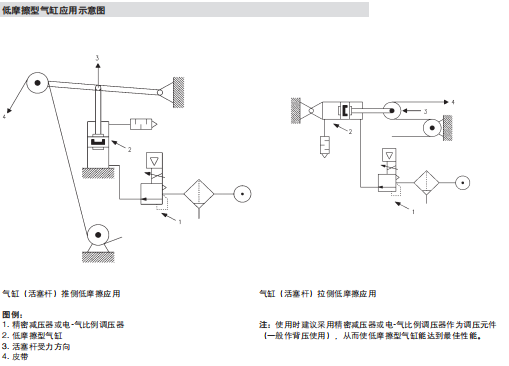

 摩擦型：

? 摩擦力減少近 40%

? 粘滑效應降

? 小工作壓力可達 0.1 bar

 溫型：

? - 40°C ? - 50°C

工作壓力 標準型和溫型：1 ÷ 10 bar 摩擦型：0.1 ÷ 10 bar

速度 標準型和溫型：10 ÷ 1000 mm/s （空載） 摩擦型：5 ÷ 1000 mm/s （空載）

介質 潔凈空氣，不需潤滑。

如使用了油霧潤滑（僅限標準型，摩擦型和溫型不得使用油霧潤滑），應不間斷地使用油霧潤滑（建議使用 ISO VG32 潤滑油）
