簡介
●根據OSHA標準(美國安全健康管理局)
●防止氣控系統中因殘壓造成事故的安全對策用手動切換閥
●供氣、排氣狀態一目了然
●在排氣位置，閥可以用掛鎖鎖住，防止因清潔或設備維護時意外的開啟
●手輪壓下再回轉，兩個動作的結構，故可防止故障
型號 AR4 2/3 5 AR6 2/3 5 AR8 2/3 5 AR9 2/3 5
接管口徑 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2
使用壓力 1MPa
設定壓力范圍 0.05-0.83MPa 0.02-0.2MPa
空氣消耗量（溢流口） 5 l/min(ANR)(在設定壓力時）
環境及流體溫度 –5~60℃（未凍結時）
構造 內部先導式溢流型（先導空氣常泄孔）
壓力表連接口徑 1/4
托架 B24P B25P —
帶限位指示的壓力表 G46-10-□02(測定1MPa），G46-2-□02(測定0.2MPa）

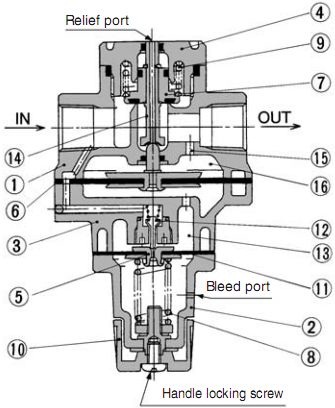

，此氣壓力與調壓彈簧力相平衡。上膜片下腔與下膜片上腔相通，氣壓推下膜片組件，通過閥桿將主閥芯打開，則有出口壓力。同時，此出口壓力通過反饋孔進入下膜片下腔，與上腔壓力相平衡，以維持出口壓力不變。
| 種類 | 系列 | 連接口徑 | 進口壓力 | 調壓范圍 | 控制壓力 | 靈敏度 | 重復精度 | 直線度 | |
| 內部先導式 | 普通型 | AR425 AR435 | 1/4 3/8 1/2 | 1.0MPa | 0.05~0.83 0.02~0.2 | - | - | - | - |
| AR625 AR635 | 3/4 1 | ||||||||
| AR825 AR835 | 11/4 11/2 | ||||||||
| AR925 AR935 | 2 | ||||||||
| 型 | IR1000 | 1/8 | 0.005~0.2 | ≦0.2% 滿值 | ≦±0.5% | ||||
| IR1010 | 0.005~0.4 | ||||||||
| IR1020 | 0.005~0.8 | ||||||||
| IR2000 | 1/4 | 0.005~0.2 | |||||||
| IR2010 | 0.005~0.4 | ||||||||
| IR2020 | 0.005~0.8 | ||||||||
| IR3000 | 1/4 3/8 1/2 | 0.01~0.2 | |||||||
| IR3010 | 0.01~0.4 | ||||||||
| IR3020 | 0.01~0.8 | ||||||||
| 大流量型 | VEX1A33 VEX1B33 | M5 1/8 | 0.01~0.7 | ||||||
| VEX113□ VEX123□ | 1/8 1/4 | 0.05~0.7 | 0.05~0.7 | ≦±1% 滿值 | |||||
| VEX133□ | 1/4 3/8 1/2 | ||||||||
| VEX153□ | 1/2 3/4 1 | ||||||||
| VEX173□ | 1 11/4 | ||||||||
| VEX193□ | 11/2 2 | ||||||||
| 外部先導式 | 型 | IR2120 | 1/4 | 0.005~0.8 | 0.05~0.7 | ≦±1% 滿值 | |||
| IR3120 | 1/4 3/8 1/2 | 0.01~0.8 | 0.01~0.8 | ||||||
1）普通型減壓閥，出口壓力不要過進口壓力的85%；減壓閥，出口要壓力不要過進口壓力的90%。輸出壓力不得過設定壓力的值。
2）連接配管要充分吹洗。
3）空氣的流動方向按箭頭方向安裝，不得裝反。
4）使用塑料材質的減壓閥，應避免陽光直射
