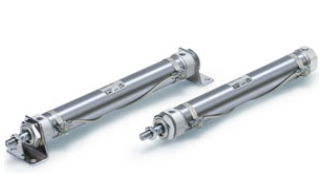

CM2E20-15Z,SMC圓形氣缸，耳環一體基本型

特征：

?SMC圓筒氣缸外形美觀，帶磁環，無油潤滑，使用壽命長，多種安裝方式。

?使用壓力：0.5-10bar

?溫度范圍：-10-60℃

?執行形式：雙作用

■可以選擇凹型桿端作為標準桿端樣式，適合各種應用。

■各種安裝支架選項

可以根據安裝條件選擇合適的安裝支架。

改進的安裝自由度

■容易微調自動開關位置

可以通過松開自動開關的固定螺釘來微調自動開關的設置位置。

與傳統的自動開關設置位置調整相比，可操作性得到了改善，

在傳統的自動開關設置位置調整中，需要松開整個開關安裝帶。

透明的開關支架提高了指示器LED的可見度。

■提供單U型夾和耳軸樞軸支架。

旋轉角度：202°（孔徑40 mm）

■增加了非旋轉桿型，單作用CM2K系列。

■帶有桿端支架和/或樞軸支架零件號的型號已擴展。

■備有帶桿端支架和/或樞軸支架的零件號

無需單獨訂購適用氣缸的支架

注）安裝支架與產品一起發貨，但未組裝。

■采用凸臺切型縮短了總長度。

消除了頂蓋支架的凸臺，縮短了氣缸的總長度。

■不使用環境有害物質

符合歐盟RoHS指令。無鉛襯套用作滑動材料。

■規格，性能和安裝方法與現有產品相同。

■可以選擇潤滑脂。 （選項）

食品加工設備用油脂（XC85）

PTFE潤滑脂（X446）

■現已提供防水緊湊型自動開關

固態自動開關D-M9□A（V）

常見型號：
MHS3-16D
MHS3-20D
MHS3-25D
MHS3-32D
MHS3-40D
MHS3-50D
MHS3-63D
MHS3-80D
MHS3-100D
MHS3-125D

MHS3-40D型號說明：

MHS3系列 氣爪 平行開閉型 滑動導軌方式 圓形主體 3爪型 標準型
缸徑 40 缸徑 40mm
通口螺紋的種類 Nil M螺紋(Φ16-Φ63)、Rc(Φ80-Φ125)
磁性開關型號 Nil 無磁性開關
