含稅運IFM的電感式傳感器接線圖示

II5676：電感式接近開關

IIA4010ZCPKG/BH

互補輸出功能常開/常閉

工作溫度范圍大

堅固的金屬外殼，適用于嚴苛的工業環境

用于機器的*確位置檢測

產品特征

電氣設計 PNP

輸出功能 NC+NO

感應距離 [mm] 10

外殼 螺紋結構

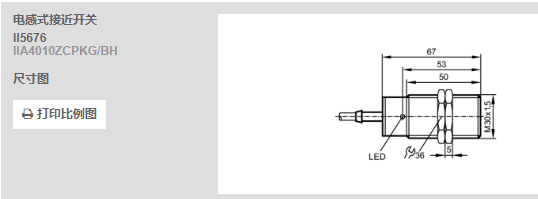

尺寸 [mm] M30 x 1.5 / L = 67

電氣數據

工作電壓 [V] 10...36 DC

電流損耗 [mA] 15; (24 V)

防護等級 II

反相保護 有

輸出

電氣設計 PNP

輸出功能 NC+NO

開關量輸出DC電壓降*大值 [V] 2.5

開關量輸出DC的持續電流負載 [mA] 100; (250 (...80 °C))

開關頻率DC [Hz] 400

短路保護 有

短路保護類型 脈沖

過載保護 有

監控范圍

感應距離 [mm] 10

實際感應距離 Sr [mm] 10 ± 10 %

工作距離 [mm] 0...8.1

精度/偏差

校正系數 鋼: 1 / 特種鋼: 0.7 / 黃銅: 0.5 / 鋁: 0.4 / 銅: 0.3

遲滯 [Sr的百分比] 3...15

開關點偏移 [Sr的百分比] -10...10

工作條件

環境溫度 [°C] -25...100

外殼防護等級 IP 67

/測試

EMC電磁兼容

EN 60947-5-2

EN 55011 等級B

MTTF [年] 1365

機械技術數據

重量 [g] 231

外殼 螺紋結構

安裝 齊平安裝

尺寸 [mm] M30 x 1.5 / L = 67

螺紋代號 M30 x 1.5

原材料 黃銅 鍍鎳的; PBT

顯示器/操作件

顯示

開關狀態 1 x LED, 黃色

附件

附件（附送）

固定螺母: 2

注釋

包裝單位 1 件

電氣連接

接口 電纜: 2 m, PUR; 4 x 0.34 mm2

接口

	芯線顏色 :
BK =	黑色
BN =	棕色
BU =	藍色
WH =	白色
