PHOENIX（2297507）電機管理連接圖
| 測試電壓輸入／輸出 | 8 kV |
|---|---|
| 安裝位置 | 垂直（水平DIN導軌） |
| 組裝說明 | 無間距排列 |
| 操作模式 | 工作因數 |
| 工作電壓顯示 | 綠色LED |
| 狀態顯示 | LED黃色時為向右側旋轉 (R)，LED黃色時為向右側旋轉 (L)，LED綠色時為數據通信 |
| 錯誤顯示 | 紅色LED |
| 連接名稱 | 控制回路 |
|---|---|
| 連接方式 | 螺釘連接 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 可連接導向橫截面 AWG | 24 ... 14 |
環境條件
| 輸入名稱 | 設備電源 |
|---|---|
| 額定控制電路電源電壓US | 230 V AC |
| 控制電源電壓范圍 | 92 V AC ... 253 V AC |
| 額定控制電源電流IS | 10 mA |
| 開關閾值 | 48 V AC (“0”信號) |
| 96 V AC (“1”信號) | |
| 輸入名稱 | 數字輸入 (IN1 - IN4) |
| 輸入數量 | 4 (IN1 - IN4) |
| 額定操作電壓UC | 230 V AC |
| 額定操作電流IC | 3.5 mA |
YS
通過TBUS進行INTERFACE系統和PROFIBUS-GATEWAY-IFS連接備選
數字量輸出控制 外部切換元件
開關或信號的閾值參數可自由設定
可自由配置的信號和開關閾值，保護優質系統部件
無需復雜的傳感器即可采集和能源數據
DIN導軌連接器接口可直連和傳輸過程數據
根據過程數據確定*佳保養周期，提高系統可用性
靈活應用于控制柜和分布式控制箱
馬達和設備管理器是COMPLETE line系統的一部分
.安裝
4.1連接技術UL要求：使用認可的銅電纜，至少應保持75°C的溫度。
?帶螺釘連接的PLC模塊（?）4.2安裝在DIN導軌上必須在每個端子排的開頭和結尾處安裝一個終端控制臺
（建議：E / UK1；訂貨號：1201413）。如果受到振動，則必須以10 cm的間隔固定DIN導軌。 4.3 PLC-ATP BK分離板（?）
4.4橋接電勢（?）可以使用FBST ...插入式電橋橋接相鄰端子（例如A1，A2 ...）的類似電勢。
橋必須完全就位。要卸下橋，請參閱：（?）
請參見Phoenix Contact目錄和相關的組裝說明。
注意：靜電釋放在使用或安裝設備之前，請采取必要的防護措施以防止靜電釋放。
警告：電擊有生命危險！切勿在帶電的狀態下對設備進行操作

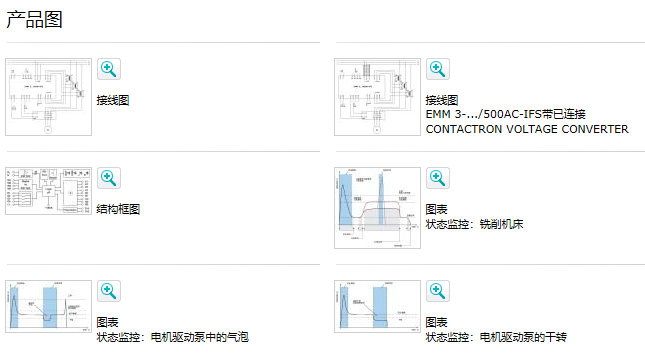

產品圖片
