使用倍福通訊端子模塊EL6904連接方式
產品技術資料
技術參數 EL6904
輸出點數 4
協議 TwinSAFE/Safety over EtherCAT
狀態顯示 8 個 LED：每個輸出 1 個 LED，4 個診斷 LED
周期時間 4…100 ms
故障響應時間 小于看門狗時間 (可在 5 和 100 ms 之間設置參數)
過程映像中的位寬 6…1,498 bytes
電源電壓 24 V DC (?15 %/+20 %)
*大輸出電流 0.5 A (每通道)
重量 約 100 g
工作 / 儲藏溫度 0…+55 °C/-25…+70 °C
防污染等級 2
氣候等級 EN60721-3-3 3K3
抗電氣干擾 EN 61000-6-2/EN 61000-6-4
抗振/抗沖擊性能能 EN 60068-2-6/EN 60068-2-27/29
安裝位置 水平
防護等級 IP 20
EL6904 | TwinSAFE 邏輯端子模塊
TwinSAFE 端子模塊允許網絡多連接 1024 個 TwinSAFE 設備。
在一個網絡中，多個邏輯端子模塊是層疊排列的。EtherCAT 端子模塊的安全功能塊已經過安全，
可以根據具體應用來配置這些功能塊。可以輕松選擇并連接諸如急停、
安全門監控、雙手控制等安全功能。所有的功能塊相互之間都可以任意連接，
或者通過 AND、OR 等運算符實現。通過 TwinCAT 系統管理器來配置所需的功能，
并通過現場總線裝載到 EL6904 邏輯端子模塊中。TwinSAFE 邏輯端子模塊有 4 個本地安全輸出
因此只需 2 個組件（EL1904 和 EL6904）就可以實現安全應用。
EL6904 可用于達到安全等級 SIL 3 級的應用場合，符合 IEC 61508 和 EN 954 Cat.4 標準。

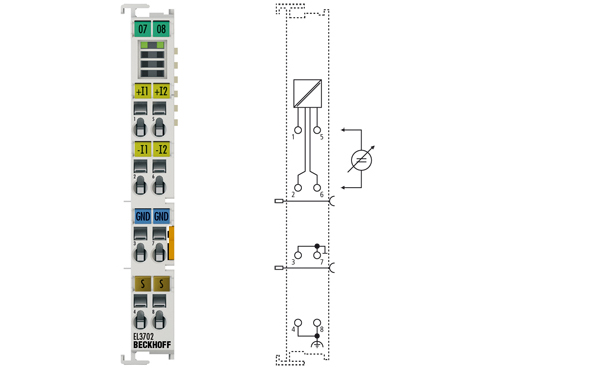

參考圖片
