HVB212-4S-2-2C-DC24V 高真空用電磁閥

要點資料

■錯誤的安裝或配管是導致本產品故障和用戶系統故障發

生的原因，還有可能造成使用者死亡或者重傷的危險。

因此，用戶的責任是由充分理解系統的人員在充分閱讀

操作說明書的基礎上進行操作。

安裝后，應進行適應性機能的檢查，確認安裝是否正確

進行。

● 基本上真空閥與真空泵的連接氣口在設計上是可以與

任何一個氣口連接的。但是，有一部分機種（見下

表）與真空泵的連接氣口僅限于一個方向。

高真空用元件

為了安全使用本產品

使用前請務必閱讀

通用注意事項請閱讀卷頭9頁。

注意

● 高真空用元件是專門為氣體（不火星氣體、空氣、

真空）的控制所設計的。因此請注意假如流經其它

設計· 選定時

1.關于使用流體

■注意電磁閥的電氣配線部（裸充電部）的觸電

●與電磁閥（HVB/HVL）的電氣配線連接部（裸

充電部）接觸有可能觸電。

拆卸點檢時，請務必切斷電源再進行作業。

另外請不要用濕手接觸充電部。

■電磁閥的連接通電使用時的注意事項

●電磁閥HVB51/61/71/81連接通電使用的場合，

通電后停止后，即使再通電有時也不能打開

閥。

在連續通電使用的場合，請在確認右表的基礎

上再使用。

1.關于電磁閥

流體（活性氣體、液體、固體等），則產品不能維

持正常動作，有時性能會發生顯著下降。

2.關于配管連接時的方向性（一部份機種）

■電磁閥線圈在通電時的高溫（一部份機種）

●電磁閥（HVB/HVL）的線圈通電時會發熱。特

別是其中H產品（HVB的一部份機種）通電時有

時會產生高溫。直接接觸有時會引起燙傷，故

請注意。

■電磁閥配線時的注意事項

①配線用電線請使用大致公稱截面積為0.5mm2

以

上。另外，請不要向?qū)Ь€時加額外的力。

②請在允許電壓范圍內使用。允許電壓范圍外使

用回成為動作不良和線圈破損的原因。

③為了維護電氣設備，請在控制回路中設置保險

絲等遮斷器。

④采用不會發生接點振顫的開關回路，電磁閥的

壽命會更長。

⑤電氣回路需要避免浪涌的場合，請采用將浪涌

吸收器與線圈并列接入等對策。

3.關于電磁閥

橫氣口

下氣口

《圖1》

《表2》連續通電使用的條件

HVB51-12F-3

HVB51-12F-5

HVB61-12F-3

HVB71-15F-3

HVB71-15F-5

HVB81-15F-3

HVB81-15F-5

※1：連續通電后，立即再動作可能的連續通電時間。

※2：※1中通電時間后必要的非通電時間。

※3：過※1的通電時間后，再動作可能的差壓。

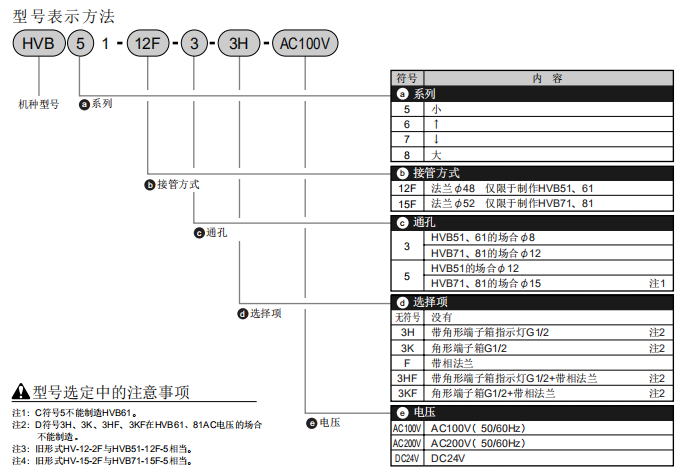

型號表述

HVB212-4S-2-2C-DC24V 高真空用電磁閥
