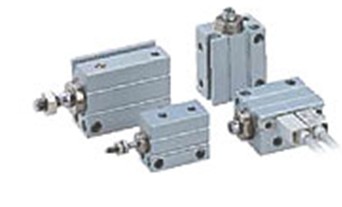

SMC小型自由安裝型氣缸產品簡介
比CU全長縮短64%、容積減少70％的省空間型氣缸。
注）如果特別需要高速運轉，
負載率必須進一步降。 （在圖中，它是可能的
選擇0.4,0.3,0.2或更的負載率。）
w確定工作壓力。
通常，將調節器設置為源氣壓的85％。 （在里面
圖表，可能在0.2 MPa和0.8 MPa之間選擇。）
e確定使用氣缸力的方向。
數據2：耗氣量和所需空氣量（1902頁）
考慮到行程末端的影響。
可能需要考慮下面指出的方面
考慮，取決于氣缸的操作方式。
獲得氣缸的空氣消耗量及其消耗量
所需風量。
獲得缸筒的孔。 →請參閱
延伸側→參見圖（1）。
退回側→參見圖（2）。
注）如果相同的載荷同時用于推動和拉動a
水平操作，將方向設置為縮回側
數據3：理論輸出表（1903頁）
?帶磁性開關（CDUJ系列：CDUJ）。
型號 系列 動作方式 缸筒內徑（mm）
標準型 CUJ 單桿雙作用 4，6，8，10，12，16，20
標準型 CUJ 單作用（伸出） 4，6，8，10，12，16，20
4有關氣缸型號以外的詳細技術數據
選擇，請參閱1897至1904頁。
數據1：孔徑選擇（1898頁）
數據4：冷凝（1904頁）
