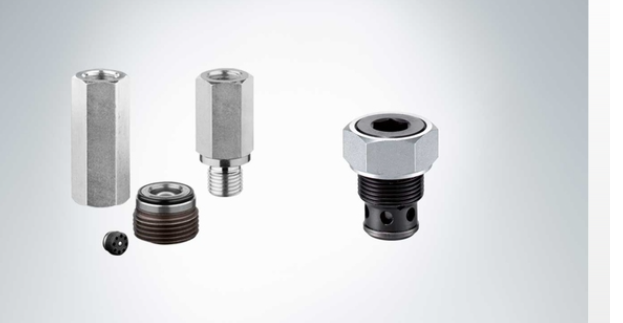

哈威單向閥安裝手冊
單向閥是流體只能沿進水口流動，出水口介質卻無法回流，
俗稱單向閥。單向閥又稱止回閥或逆止閥。
用于液壓系統中防止油流反向流動,
或者用于氣動系統中防止壓縮空氣逆向流動。
單向閥有直通式和直角式兩種。直通式單向閥用螺紋連接安裝在管路上。
直角式單向閥有螺紋連接、板式連接和法蘭連接三種形式。
工作壓力pmax=500bar
流量Qmax=80I/min
1,概述
單向閥區分為兩大類;
---CRK和CRB型一般單向閥
---- CRH型液控單向閥
共同點是在一個簡單制成的螺紋孔中,旋入閥件.其進出油口之間的密封,是通過在閥組件
在用液控卸壓反向打開時,閥口整個過流斷面迅速打開,為了在高壓下斷續地打開而避免可能產生的卸壓沖擊,
就應該將插裝體上的控制油通道直徑盡量做小,形成節流管道特性.規格3的閥在z油道上形成了節流點.
前端的密封邊,與安裝螺紋底孔階梯臺肩之間的接觸而實現,階梯如肩就是普鋼件鉆孔時形成
的118.底孔斜面.用于裝入密封件的底孔,和滑動斜面沒有必要進行鉸加工
對于高壓大流量的負載,規格3可供預卸壓式結構,這時在卸壓過程中,一個小的單向閥先于主閥口打開,
通過這個較小的過流斷面,負載壓力就可以沖擊地逐步卸去.控制通道的附加節流,提高了預卸壓的有效性.
旋入式閥的外部密封和鎖緊,用帶螺紋密封件和O型圈的密封螺母達到.
