產品信息：

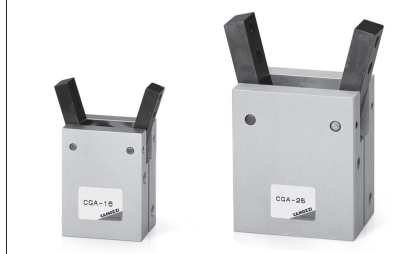

CGA 系列角狀式爪鉗在基座的三個側面上具有安裝孔，或可選用附件 C-CGP 型凹形支架或 L-CGP 型凸形支架進行安裝。

注：1. 安裝附件及磁性接近開關需單獨訂購

 2. 磁性接近開關見 1/9.15.01 頁

 3. 安裝附件見 1/7.20.08 頁

型號 CGA-10 CGA-16 CGA-20 CGA-25 CGA-32

規格 10 16 20 25 32

工作方式 雙作用，角狀式

工作壓力 1.5 ÷ 7 bar

工作溫度 0 ÷ 80°C

較大工作頻率 180 次/分鐘

潤滑 氣缸部分可潤滑或不潤滑，杠桿部分及活動部位需潤滑

理論抓取力矩 - 關閉 M（Ncm） 1.6 x P 8 x P 17 x P 34 x P 61 x P 其中 P 為工作壓力 (bar)

理論抓取力矩 - 張開 M（Ncm） 2.6 x P 11 x P 23 x P 43 x P 81 x P

有效夾持力 F（N） F = M/L x 0.85 其中 L 為夾持點的長度 (cm)

較大夾持點的長度 L（cm） 3.0 4.0 6.0 7.0 8.5

質量 40 100 200 330 540

鉗口的開關角度 -10° ÷ +30°

接口 M5（其中 CGA-10 為 M3）

磁環 安裝在活塞上的磁環，與磁性接近開關相互作用

介質 潔凈空氣，不需潤滑。如果使用了油霧潤滑，應不間斷的使用油霧潤滑。（建議使用 ISO VG32 潤滑油）
