IFM帶實心軸的式多圈編碼器RM7013

采購咨詢聯系人：

企業QQ:2880626086

手機；17302157802（微信）

電話：028-84634436-8002

郵箱:[email protected]

聯系人;余玲

網址：http://www.shan-rong.net/

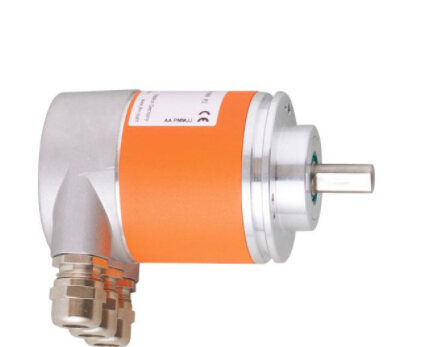

產品相對照?qǐng)D片：

產品簡介：

用于準確的位置、速度、角度和線性測量

通過 DeviceNet 接口直接輸出值

堅固的外殼，適用于嚴苛的工業環境

較高的抗沖擊和振動能力

簡單的布線和編程

應用

功能原理 式

旋轉類型 多圈

電氣數據

工作電壓 [V] 10...30 DC

電流損耗 [mA] 230; ((10 V DC); 100 (24 V DC))

反相保護 是

輸出

短路保護 是

代碼 二位輸出

測量/設定范圍

分辨率 8192 步距; 4096 圈數; 25 Bit

軟件/編程

參數設定 每轉分辨率; 總分辨率; 轉向; 預設值; 運行方式; MAC ID; 波特率

編址 地址選擇開關; 0...99; 終端電阻

接口

通信接口 DeviceNet

DeviceNet

協議 CIP (Common Industrial Protocol)

工作條件

環境溫度 [°C] -40...85

允許較大的相對空氣濕度 [%] 98

外殼防護等級 IP 67

/測試

抗沖擊

100 g (6 ms)

抗震

10 g (10...1000 Hz)

MTTF [年] 13

機械技術數據

重量 [g] 617.6

尺寸 [mm] ? 58 / L = 110

原材料 外殼蓋: 鋁; 外殼: 鋼

機械較大值 [U/min] 12000

軸監控器 實心軸

軸直徑 [mm] 10

軸材料

不銹鋼(1.4305/303)

軸向軸負載較大值 (軸末端) [N] 40

徑向軸負載較大值 (軸末端) [N] 110

固定法蘭 夾緊法蘭
