電磁閥

VSVA-B-M52-MZH-A1-1C1

產品代號: 547080

具有方形插頭, 形狀C

設計結構 活塞滑塊

復位類型 機械彈簧

防護等級 IP65

NEMA 4

c UL us - Recognized (OL)

額定尺寸 9 mm

排氣功能 可節流

密封原則 軟性

裝配位置 任意

符合標準 ISO 15407-1

VDMA 24563

和 EN 60068-2-6標準

耐沖擊性 沖擊試驗，強度等級2，

符合FN 942017-5和EN 60068-2-27

耐腐蝕等級 CRC 0 - 無腐蝕影響

介質溫度 -5 ... 50 °C

相對空氣濕度 0 - 90 %

聲壓等級 85 dB(A)

先導介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

環境溫度 -5 ... 50 °C

較大緊固扭矩, 閥安裝 2 Nm

產品重量 180 g

電連接 符合DIN EN 175301-803

插頭樣式 C 型，符合EN 175301-803

不帶主電源接地

安裝類型 在底座上

先導氣口12 連接板規格 26 mm, 符合ISO 15407-1

先導氣口14 連接板規格 26 mm, 符合ISO 15407-1

手控裝置 推

先導類型 由先導控制

先導氣源 外置的

流動方向 可反向

可自由交疊 是

信號狀態顯示 LED

先導壓力 3 ... 10 bar

閥的流量 1,400 l/min

安裝在單個底座上的閥的流量 1,100 l/min

通過氣動方式連接起來的閥的流量 1,100 l/min

切換時間，關閉 56 ms

切換時間，打開 26 ms

持續通電率

邏輯為0的較大正向測試脈沖 1,000 μs

邏輯為1的較大負向測試脈沖 800 μs

線圈的特性參數 24 V DC: 1.8 W

許用壓力波動 -15 % / +10 %

先導排氣口82/84 標準情況下未通過管道輸送

采用管道方式

氣動連接, 氣口 1 連接板規格 26 mm, 符合ISO 15407-1

氣動連接, 氣口 2 連接板規格 26 mm, 符合ISO 15407-1

氣動連接, 氣口 3 連接板規格 26 mm, 符合ISO 15407-1

氣動連接, 氣口 4 連接板規格 26 mm, 符合ISO 15407-1

氣動連接, 氣口 5 連接板規格 26 mm, 符合ISO 15407-1

先導接口 符合ISO 15218

材料備注 符合 RoHS

材料信息，密封 HNBR

NBR

材料信息，殼體 壓鑄鋁

材料信息，螺絲 鋼

經過電鍍

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

抗震性 運輸應用測試，強度等級 2 ，符合 FN 942017-4

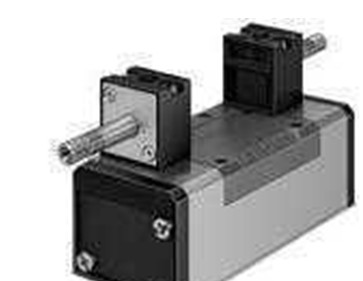

圖片

FESTO費斯托標準閥VSVA-B-M52-MZH-A1-1C1
