特性：

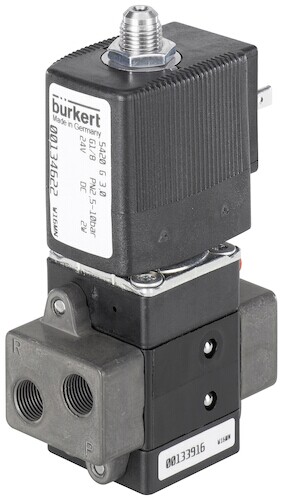

型號 5420 是一種先導式四通座閥，帶有伺服隔膜。轉換時，要求一個 2.5 bar 的小壓差。
可以將閥門安裝到帶有共用壓力供應系統的雙通道連接板上。
緊湊型閥門
重疊的線圈
廢氣可節流
軟管、螺紋和法蘭接頭
座閥結構
孔口DN3.0毫米
端口連接G?，管SL 6/4，底座
主體材料聚酰胺
線圈材料聚酰胺，環氧樹脂
密封材料NBR
中等中性培養基，例如潤滑或未潤滑的壓縮空氣
空氣壓力質量ISO 8573-1：2010，7.4.4級*
中溫-10°C至+ 60°C
中壓2.5至10巴
較高環境溫度55°C
QNn-Value空氣200升/分鐘
工作電壓24 V DC
24/230 V / 50-60 Hz
電壓容差+ 10％
能量消耗
帶V DC的版本
帶V AC的版本
2瓦
11 VA（浪涌），6 VA（保持）
響應時間
開盤
關閉
30毫秒（壓力上升0至90％）
20毫秒（壓降100至10％）
占空比100％連續額定
電氣連接標簽連接器符合DIN EN 175301-803（之前的標準）
DIN 43650）A型用于2508型電纜插頭
防護等級IP65，帶電纜插頭
安裝根據需要，較好是執行機構直立
電路功能G.
14
12
2（B）4（A）
1（P）3（R）
4/2路伺服控制電磁閥
流量：QNn值空氣[l / min]：和響應時間[ms]：
在+ 20°C，閥門入口處6 bar壓力和1 bar壓力差下測量。
壓力范圍[bar]：壓至大氣壓
*為防止膨脹的壓縮空氣凍結，壓力露點必須至少于10 K.
介質的溫度。
