YS兩位兩通球閥
產品說明：

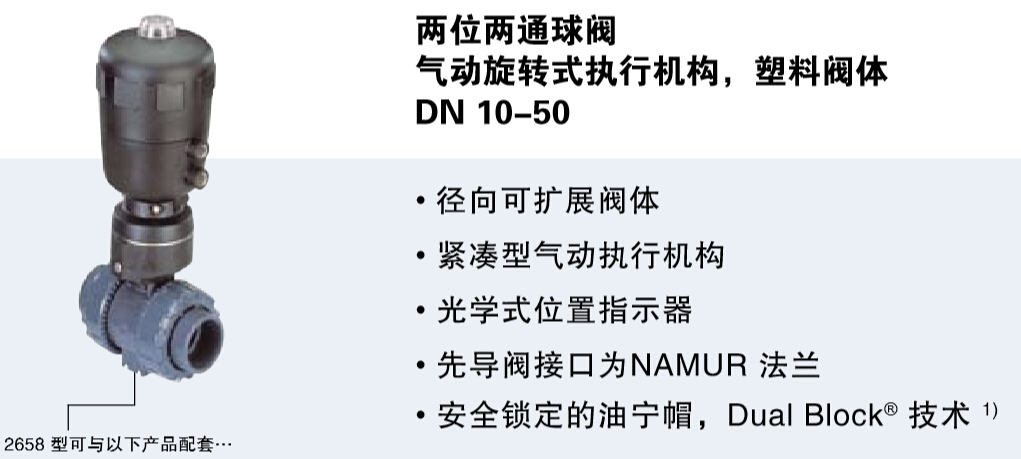

氣動旋轉式執行機構，塑料閥體 DN10-50
徑向可擴展閥體 ? 緊湊型氣動執行機構 ? 光學式位置指示器 ? 先導閥接口為NAMUR 法蘭 ? 安全鎖定的油寧帽，Dual Block? 技術 1)
2658 型球閥包括氣動旋轉式執行機構 和塑料閥體球閥。球閥與執行機構之間的連 接為標準接口 (法蘭連接)。帶螺紋耦合的線 性活塞使執行機構產生旋轉運動。旋轉式執 行機構使閥芯旋轉 90°，從而打開或關閉閥 門。該緊湊型氣動球閥適用于各種應用場合 與介質。其氣動旋轉式執行機構還可與其它 閥門配套。
特性 該球閥配置了 Dual Block? 技術，具有油寧 帽的安全裝置，防止在運行過程中油寧帽分 離。

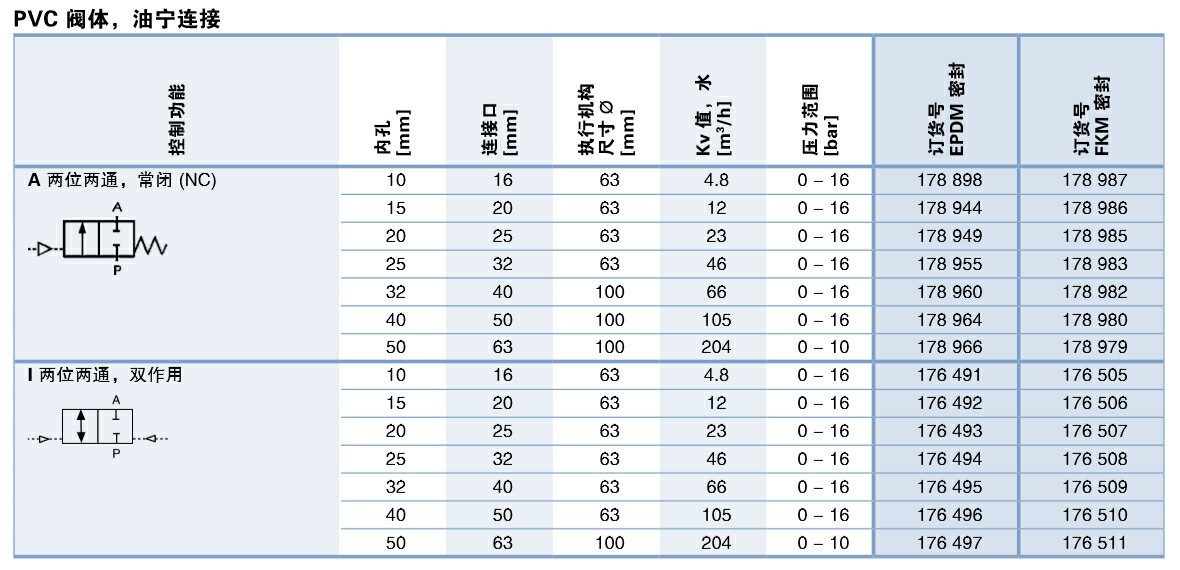

技術參數 ：
內孔 DN 10-50 閥體材質 PVC-U (PP, PVDF, PVC-C, ABS 可按需提供) 執行機構材質 PA (聚酰胺，玻璃纖維加強) 先導氣源接口材質 不銹鋼 密封材質 O 形圈 球密封
EPDM, FKM PTFE 介質 對閥體和密封材質無侵害的氣體和液體 介質溫度 PVC閥體 (參見 242 頁上的圖) 0 to +60°C 環境溫度 -10 to +60°C 連接口 PVC-U (PP, PVDF 可按需提供)
油寧 熔接套管 控制介質 中性氣體、空氣 先導壓力 單作用執行機構
雙作用執行機構
5 - 10 bar (? 63 mm) 5 - 6 bar (? 100 mm) 2 - 10 bar (? 63 mm) 2 - 6 bar (? 100 mm) 旋轉角 90°±3° 90°旋轉時間 1 - 3.5 s (取決于負載和先導壓力) 連接 執行機構與球閥之間 ISO 5211 和 DIN 3337 法蘭 安裝 可根據需要安裝，較好將執行機構朝上
