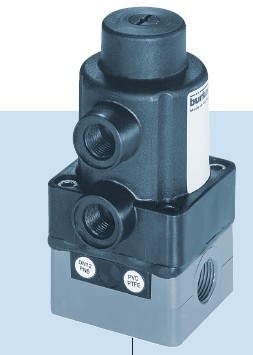

供應BURKERT直接作用式比例閥,寶德比例閥概述

上海乾拓貿易有限公司

　企業QQ：2880626087

　電話；021-69001039

　手機；17321017802（微信）

　郵箱；[email protected]

　地址：上海市嘉定區江橋嘉涌路99弄6號713室

黃銅或不銹鋼P(yáng)C（聚碳酸酯），PPS（聚苯硫醚）FKM，其他要求（NBR，EPDM，...）中等中性氣體，

液體壓力范圍1）0至6巴（高壓版本高達22巴（取決于尺寸，見訂購圖）可用）封閉時間2.5 s（行程0到100％）

流體溫度0至+70°C環境溫度-10至+60°C粘度較大值600mm2/ s（cSt）電源24 V DC±10％（較大剩余紋波10％）功耗<1 W，較大保持位置。 8 W（DN2-6）較大。

 12 W（DN8＆10，以及高壓型）占空比高達100％（取決于流體和環境溫度）端口連接G或NPT 1/4，3/8，1/2，fl ange，

墨盒（按要求）典型控制數據2）滯后重復性靈敏度跨度<5％<1％FS <1％FS 1：100防護等級 - 閥IP54安裝根據需要，

較好用執行器直立狀態顯示LED（詳見手冊）尺寸參見6-7頁圖紙重量?0.7 kg

3280型可與...組合

?執行器與流路隔離?出色的量程和響應時間快?功耗?孔徑2至10 mm?版本：標準，定位器，過程控制器和高達22 bar的高壓版本

Device variations

保持閥門特定打開位置的電機功率消耗為零。這一關鍵特征可以顯著降的能源消耗，從而使其更有效。

類型3280可作為標準開/關或比例閥，具有集成定位器和集成過程控制器的版本。

電路功能二通閥，用于連續控制，電機驅動，保持就位，無需進一步電源

技術參數材料主體外殼密封

Standard Positioner Process controller ON/OFF Proportional valve Analogue Digital Analogue Digital

Electrical connection

Digital input: 0…5 V (log. 0, valve closed) or 10…30 V (log. 1, valve open)

4…20 mA, 0…10 V, or PWM (800 Hz)

4…20 mA, 0..20 mA, 0…10 V, or 0…5 V

--- 4…20 mA, 0..20 mA, 0…10 V, or 0…5 V

Input signal (actual value from ext. Sensor)

--- --- --- --- 4…20 mA, 0..20 mA, 0…10 V, 0…5 V

4…20 mA, 0..20 mA, 0…10 V, 0…5 V, or Frequency (5…2000 Hz)

Input impedance for analogue input

22 kΩ 60 Ω (current), 22 kΩ (voltage)

60 Ω (current), 22 kΩ (voltage)

--- 60 Ω (current), 22 kΩ (voltage)

60 Ω (current), 22 kΩ (voltage)

Output signal (actual value)

Digital output: PNP, max. 100 mA current limits, feedback function  (output signal active, when valve closed)

Digital output: PNP, max. 100 mA current limits, feedback function  (output signal active, when valve closed)

0/4…20 mA (max. load: 560 Ω), 0…5/10 V (max. current: 10 mA)

3280 適用于在密封式或開放式調節回路中計量液體和氣體。閥門通過線性步進電機驅動。

集成式電子裝置顯著簡化了流程一體化，并且不需要使用額外的控制模塊。夾持特定的閥門孔眼時，電機不需要能源。

這一特性可大幅度降設備對能源的需求，從而使其更為高效。型號 3280 有比例閥標準款、帶集成式位置調節儀的規格以及帶集成式過程調節器的規格三種可選。

非介質接觸式驅動器

出色的調節范圍及快速的反應時間

電功率消耗

額定寬度從 DN 2 至 6 mm

規格：標準款、帶位置調節儀款、帶過程調節器款

For selecting the correct product please refer to the technical data, images and notes for proper use according to the data sheet.

比例閥（電機驅動）

3280型直接作動比例閥用于在封閉或開放的控制回路中對液體和氣體進行計量。

閥門采用線性步進電機作為執行機構。集成電子簡化了過程集成;附加的驅動模塊不是必需的。
